全焊板式換熱器

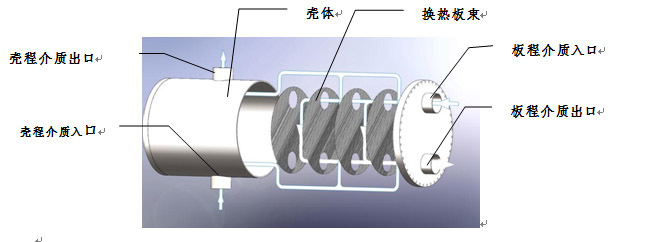

全焊接板殼式換熱器介紹:圓形全焊接板式換熱器是一種高溫高壓、高效緊湊的新型換熱器。具有體積小、重量輕、安全可靠性高、性?xún)r(jià)比高的特性。部分場合替代傳統的列管式換熱器而取得節能增產、節省投資、簡化裝置、安全可靠、技術進步的應用效果。 操作溫度可達600℃,設計壓力可達10Mpa。

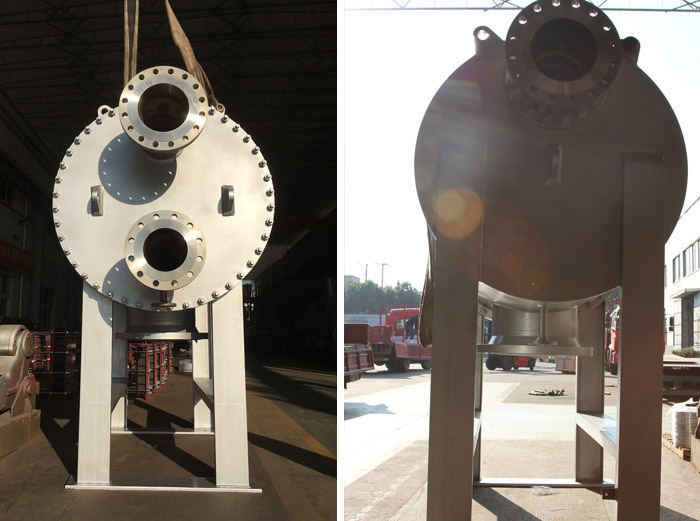

 全焊接板殼式換熱器

全焊接板殼式換熱器型號參數:

1)板片外徑:200mm-1200mm

2)板側接管尺寸:DN25-DN250

3)殼側接管尺寸:DN25-DN700

4)板片厚度:0.8mm-1.2mm

5)單板換熱面積:0.03m2-1.2m2

全焊接板式換熱器

全焊板式換熱器主要應用場合:

代替原來的熱網加熱器(列管的),因其設備的傳熱系數高,占地面積小,一次性投資少等優點,被廣大用戶所接受。類似工況(集中供熱首站):一次蒸汽325.9℃進/冷凝水80℃出;二次水60℃進/120℃出,流量720t/h;設計壓力2.0MPa。

余熱利用的熱網疏水換熱器,類似工況:一次水80℃進/55℃出,流量330t/h;二次水50℃進/60℃出,流量830t/h;設計壓力4.0MPa,設計溫度150℃。

全焊接板式換熱器參數

全焊接板式換熱器參數

圓形全焊接板式換熱器設計、制造及應用方面:

1、目前板片外徑φ1200mm,做過裝機1000多片的設備;

2、傳熱系數達3000W/m2.℃以上。

3、主要用于設計壓力4.5MPa的電廠供熱首站(代替原來的列管式熱網加熱器)。

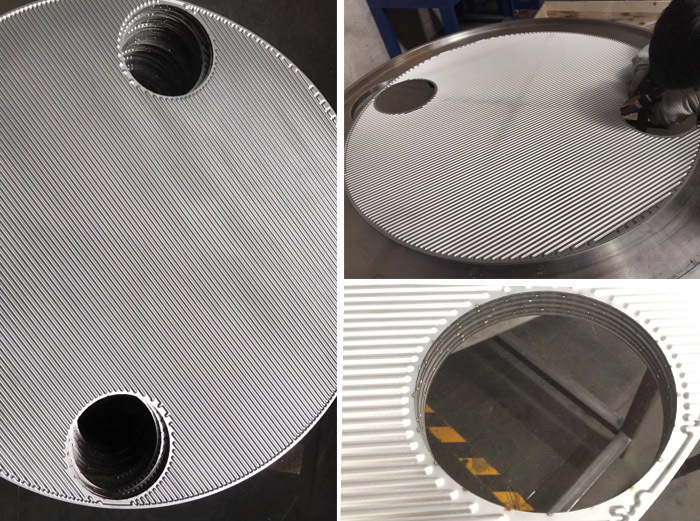

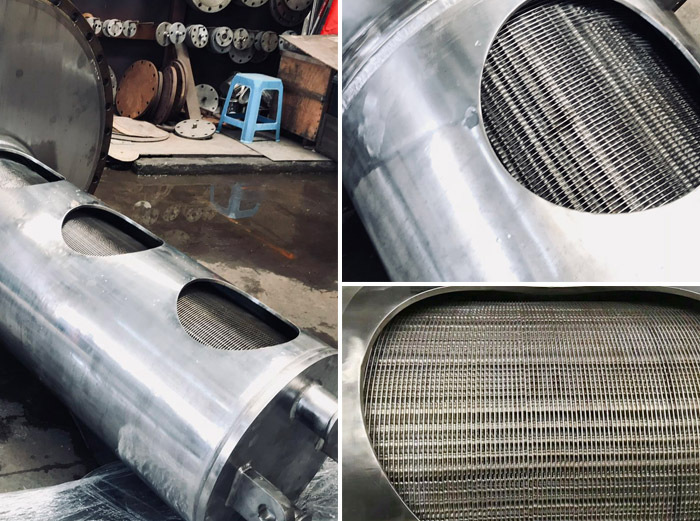

圓形全焊接板式換熱器細節圖

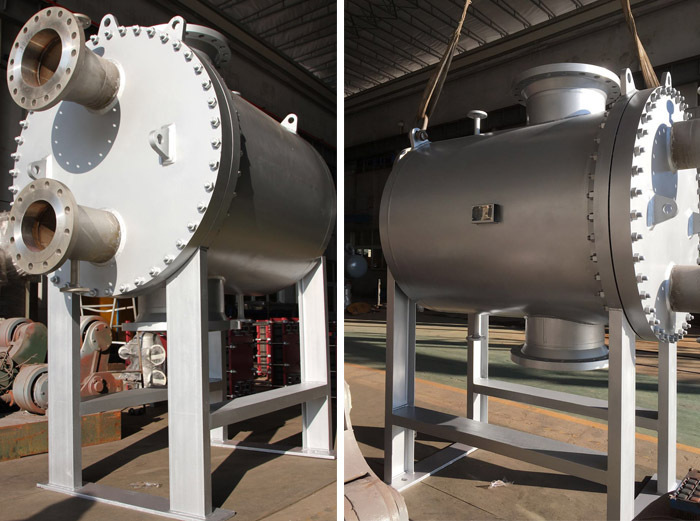

全焊接板式換熱器細節圖

全焊接板式換熱器
