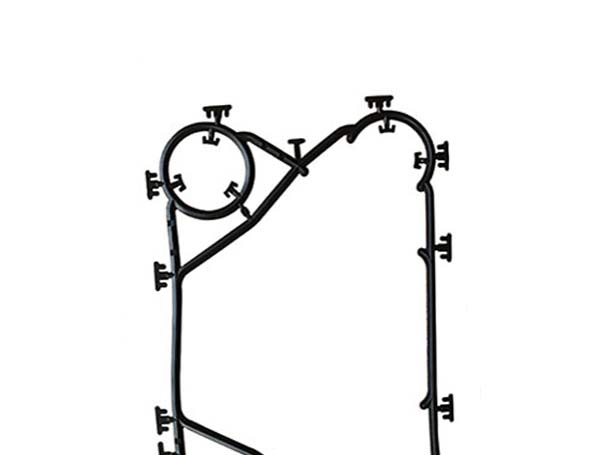

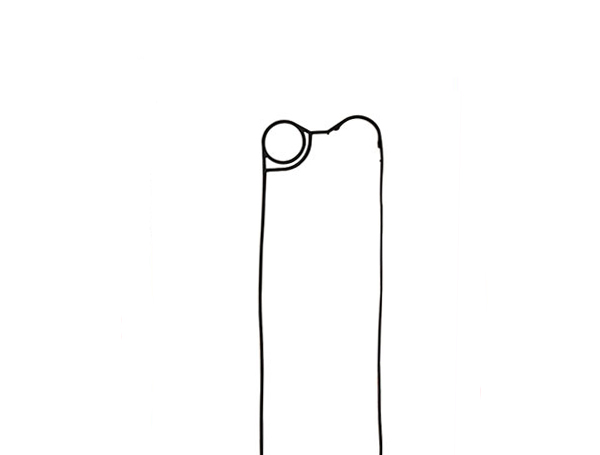

在安裝板式換熱器之前,首先要仔細閱讀設備的工藝介紹、裝配圖和操作手冊。下一步是檢查設備的板材和墊片中介質的耐腐蝕性。下一步是根據廠家給出的安裝圖紙完成板式換熱器安裝所需的部件。把設備的板片上的墊片槽擦干凈之后就是涂抹粘接劑。下面就是可以安裝裝配圖紙來進行對板式換熱器進行安裝了。
鉻酸鹽-鋅--膦酸鹽:這種方法用膦酸鈉代替聚磷酸鹽外與上一種方法相似,氨基甲叉磷酸鹽也可以用于比為聚磷酸鹽所規定的pH值要高的場合。氨基甲叉膦酸鹽可以防止水垢,即使pH值為9也能控制鈣鹽的沉淀。鉻酸鹽-鋅--水解的聚丙烯酰胺:由于陽離子型共聚物水解的聚丙烯酰胺的分散作用,能夠防止或防止水垢的產生。
板式換熱器應垂直安裝。吊裝時注意設備,使用吊裝孔,使用上導桿吊裝。也可水平吊裝,安裝現場要有足夠的維護空間。裝配管路:配管前,檢查換熱器是否夾緊到規定尺寸范圍內。如果不是,先夾到指定的尺寸??紤]到維護方便,換熱器采用短接頭與管道連接。冷熱介質的進口和出口應安裝壓力表和溫度計。一般情況下,放氣閥應設置在連接上角孔的管道上。
在波紋板和轉角之間形成一管,使兩種介質在交替管道中流動,保持相反(反向流動)。兩相冷卻劑(蒸汽+流體)從熱交換器左下半部進料,其蒸汽質量取決于工廠的運行環境。
液相蒸發是在管道中進行的,按照要求,這個過程會產生一定程度的過熱,因此,這個過程叫做“干膨脹”。在蒸發器示意圖中,深藍色和淺藍色箭頭表示冷卻劑連接的位置。冷卻水(鹽水)流向管道的另一側;深紅色和淺紅色箭頭表示水(鹽水)的連接位置。
